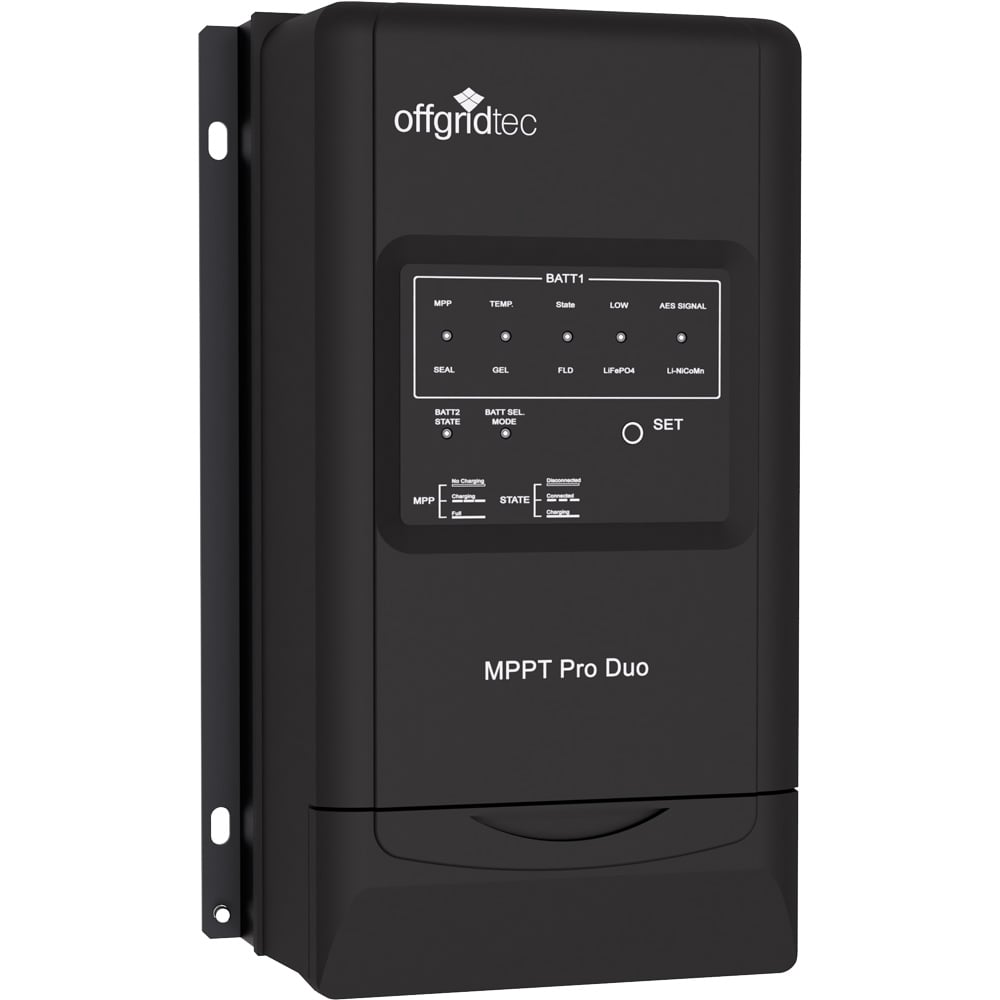

Offgridtec® MPPT Pro Duo Laderegler 30A 12V 24V für zwei Batteriekreisläufe

Der Offgridtec MPPT Pro-Duo (MPN 1-01-011200) ist ein innovativer High-End Solarregler, der im Wesentlichen für die Anwendung im mobilen Bereich konzipiert wurde. Über den primären Ladeausgang (BATT-1) lassen sich eine Vielzahl verschiedener Board-Batterietypen laden. Das Batterie-Spektrum reicht von AGM, GEL und flüssiger Bleisäure bis hin zu modernsten LiFePO4 und Li-NiCoMn Batteriesystemen. Der sekundäre Batterieladeausgang (BATT-2) ist für eine Startbatterie ausgelegt, die sich auf dem gleichen Spannungsniveau wie BATT-1 befindet. Das Gerät erkennt die Systemspannung der Starterbatterie (BATT-2) selbstständig und die Ladung der BATT-2 beginnt, sobald die voreingestellten Bedingungen erfüllt sind.

Der Controller verwendet den fortschrittlichen MPPT-Regelungsalgorithmus, der die maximale Verlustrate und Verlustzeit des Leistungspunktes minimiert, den maximalen Leistungspunkt (MPP) des PV-Generators schnell verfolgt und unter allen Bedingungen die maximale Energie aus dem PV-Generator verarbeitet. Die Energienutzung in einem PV-System mit MPPT Regler ist im Vergleich zur PWM-Lademethode um 20 bis 30% erhöht.

Ausstattungsmerkmale Highlights des MPPT Pro DUO 30 A

• Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer Tracking-Effizienz von mindestens 99,5%.
• Erweiterter MPPT-Steuerungsalgorithmus zur Minimierung der der MPP-Verlustrate und zur Minimierung des Zeitverlustes.
• Höherer Bereich der MPP-Betriebsspannung zur Verbesserung der PV-Modulauslastung.
• Möglichkeit der Begrenzung der Ladeleistung durch Anwender oder Ladestromautomatik (BATT-1).
• Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der BATT-1 Lebensdauer.
• Das Produkt wird in den Energiesparmodus versetzt, wenn längere Zeit keine manuellen Eingaben gemacht wurden und die Ladebedingungen nicht erfüllt sind (PV<5v).>
• 100% Auf- und Entladen im Betriebstemperaturbereich.
• AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden.
• Standard-Modbus-Protokoll und RS485 Kommunikationsanschluss (5V/200mA)

Wichtigste technische Merkmale im Überblick

• Maximaler Ladestrom: 30A bei einer Batteriespannung von 12V oder 24V.
• Optionale Fernanzeige mit Einbaurahmen verfügbar.
• Unterstützung aller wichtigen Batterietypen.
• Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer.
• Max. Solarleistung 390W bei 12V Systemspannung und 780W bei 24V Systemspannung
• 100V max. PV Eingangsspannung
• Erdung: Negativ
• Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
• Anschlussklemmen Batterie 1: 16mm² (AWG6) / Batterie 2: 4mm² (AWG12)
• Gewicht: 1,4KG
• Durchmesser Montagebohrungen: 5mm
• Eigenverbrauch: 26mA bei 12V / 15mA bei 24V
• Max. Wirkungsgrad: 98%

Intelligenter Energiesparer

Wenn für längere Zeit keine manuelle Betätigung erfolgt und die Ladebedingungen nicht gegeben sind, schaltet der MPPT-Pro Duo auf den Energiesparmodus um, wodurch der Energieverbrauch des Geräts auf ein Minimum reduziert wird. Durch dieses Verhalten reduziert sich außerdem der Verschleiß des Geräts, was sich in einer deutlich höheren Lebensdauer widerspiegelt. Die Systemparameter werden direkt über das intuitive Bedienfeld am Regler oder über die MT11-Fembedienung (Zubehör) angezeigt und eingestellt.

Systemkommunikation und Schutzfunktionen

Das AES-Steuersignal des Kühlschrankes ist in die Steuerung eingebaut, die den überschüssigen Solarstrom an den Kühlschrank liefert, um Energieverschwendung zu vermeiden. Die Schutzart des MPPT Duo ist IP33. Er widersteht Spritzwasser und ist staubdicht. Unser MPPT Pro DUO hat mehrere Schutzfunktionen, einschließlich Überladeschutz der Batterie, Entladeschutz und Verpolungsschutz von PV und Batterie, die die Sicherheit, Stabilität und Lebensdauer der Solaranlage wirksam gewährleisten.

Lieferumfang:

1x Offgridtec 1-01-011200 MPPT DUO Laderegler
1x Bedienungsanleitung
